عیب یابی سیستم اعلام سرقت

سیستم اعلام سرقت یا دزدگیر ساختمان، به عنوان یکی از مهم‌ترین اجزای امنیتی در ساختمان‌های مسکونی، اداری و صنعتی شناخته می‌شود. این سیستم‌ها با هدف تشخیص نفوذ غیرمجاز، اعلام هشدار و فعال‌سازی آلارم طراحی شده‌اند. با گذر زمان و استهلاک قطعات، مشکلات فنی، نویز الکتریکی یا خطای تنظیم ممکن است باعث اختلال در عملکرد سیستم شوند.

عملکرد صحیح این سیستم‌ها مستقیماً با امنیت ملک در ارتباط است، بنابراین عیب‌یابی سریع و دقیق برای بازگرداندن قابلیت اطمینان امنیتی حیاتی است. مشکلات می‌توانند از ساده‌ترین موارد مانند ضعیف شدن باتری تا پیچیده‌ترین مشکلات نرم‌افزاری در کنترل‌پنل متغیر باشند.

در این مقاله که توسط تیم فنی کارشه تهیه شده، به بررسی جامع عیب‌یابی سیستم اعلام سرقت خواهیم پرداخت. این محتوا حاصل تجربه میدانی کارشناسان با بیش از دو دهه کار تخصصی در حوزه برق ساختمانی و امنیت صنعتی است و سعی دارد تمامی سناریوهای رایج خرابی را پوشش دهد.

آشنایی با اجزای اصلی سیستم اعلام سرقت

درک صحیح عملکرد هر جزء برای عیب‌یابی مؤثر ضروری است. در صورت بروز مشکل، باید مشخص شود که خطا مربوط به کدام بخش است:

• کنترل‌پنل مرکزی (Main Control Panel): این پنل وظیفه دریافت، پردازش و تصمیم‌گیری بر اساس سیگنال‌های ورودی از سنسورها را دارد. منبع اصلی برق و تغذیه پشتیبان نیز در اینجا قرار دارد.

• سنسورهای حرکتی (PIR Sensors): این سنسورها (Passive Infrared) تغییرات حرارتی و جابجایی امواج مادون قرمز را تشخیص می‌دهند. حساسیت بیش از حد یا کاهش حساسیت، از مشکلات رایج آن‌هاست.

• مگنت‌های درب و پنجره (Contact Magnetic Switches): این سنسورها از دو بخش مغناطیسی تشکیل شده‌اند که در حالت بسته بودن درب/پنجره، مدار را تکمیل می‌کنند. باز شدن ناگهانی مدار، زون مربوطه را فعال می‌سازد.

• آژیر یا آژیر فلاشر (Siren & Strobe): وظیفه اعلام هشدار صوتی با شدت بالا (معمولاً بالای ۱۱۰ دسی‌بل) و اعلام هشدار نوری (فلاشر) را دارد. خرابی در مدار آژیر معمولاً با خطا در پنل گزارش می‌شود.

• باتری بک‌آپ (Backup Battery): یک باتری سرب-اسیدی ۱۲ ولتی که در صورت قطع برق شهر، انرژی لازم برای حفظ عملکرد سیستم و ارسال پیامک (در مدل‌های GSM) را فراهم می‌کند. عمر مفید این باتری‌ها معمولاً ۲ تا ۳ سال است.

• صفحه کلید یا ریموت کنترل (Keypad / Remote): رابط کاربری اصلی برای مسلح‌سازی (Arming)، خلع سلاح (Disarming) و مشاهده وضعیت سیستم. مشکلات ارتباطی کی‌پد با پنل شایع است.

مفهوم عیب‌یابی در سیستم‌های امنیتی

عیب‌یابی (Troubleshooting) فرآیندی است که با جمع‌آوری داده‌ها (علائم خطا)، فرضیه‌سازی (علل احتمالی) و آزمایش‌های سیستماتیک (تست قطعات و اتصالات) به رفع مشکل منجر می‌شود. در سیستم‌های امنیتی، این مراحل باید با دقت انجام شوند تا امنیت ملک به خطر نیفتد.

مراحل منطقی عیب‌یابی:

1. شناسایی علائم: مشاهده دقیق نمایشگر پنل، بررسی LEDها و شنیدن نحوه عملکرد آژیر.

2. بررسی تغذیه: اطمینان از ولتاژ صحیح برق شهر و باتری پشتیبان.

3. تست زون: بررسی تک تک زون‌ها برای یافتن سنسور معیوب یا سیم‌کشی قطع شده.

4. تست ارتباطات: بررسی ارتباطات بی‌سیم (اگر سیستم بی‌سیم است) یا ارتباط کی‌پد.

5. بازبینی تنظیمات: اطمینان از صحت زمان‌بندی‌های ورود/خروج و تنظیمات حساسیت.

مشکلات رایج در سیستم اعلام سرقت

شناخت رایج‌ترین مشکلات به کاهش زمان رفع عیب کمک می‌کند:

۱. قطع صدای آژیر هنگام هشدار: ممکن است آژیر سوخته باشد، سیم‌کشی قطع شده باشد، یا فیوز محافظ مدار آژیر در پنل سوخته باشد.
۲. آلارم کاذب (False Alarm): شایع‌ترین مشکل که اعتماد کاربران را به سیستم کاهش می‌دهد. معمولاً ناشی از نصب نامناسب سنسورها، وجود منابع حرارتی نزدیک یا اختلالات محیطی است.
۳. روشن ماندن چراغ خطا یا فالت روی پنل: این چراغ معمولاً نشان‌دهنده وجود یک مشکل سخت‌افزاری (سیم قطع، باتری ضعیف، یا تمپر باز) است که باید فوراً برطرف شود.
۴. قطع ارتباط با سنسورها: در سیستم‌های باسیم، قطعی سیم؛ در سیستم‌های بی‌سیم، ضعیف شدن باتری سنسور یا تداخل فرکانسی. ۵. ضعف ارتباط بین کنترل‌پنل و کی‌پد: اغلب ناشی از ولتاژ پایین، سیم‌کشی طولانی و بدون محافظ یا خرابی در خود کی‌پد است.
۶. تخلیه سریع باتری پشتیبان: نشان‌دهنده خرابی باتری یا وجود نشتی جریان (Current Leakage) از مدار در زمان عادی است.
۷. خرابی مگنت‌های درب/پنجره: عدم تشخیص حالت باز یا بسته بودن درب، که می‌تواند سیستم را در حالت مسلح فعال نکند یا به طور مداوم در حالت آماده‌باش خطا دهد.
۸. فعال‌نشدن سیستم پس از تنظیم زمان‌بندی: معمولاً تنظیمات خروج (Exit Delay) یا فعال‌سازی با کد اشتباه رخ داده است.

دلایل آلارم‌های کاذب و نحوه رفع آن‌ها

آلارم‌های کاذب بزرگترین چالش در نگهداری سیستم‌های امنیتی هستند. درک منبع تحریک بسیار مهم است:

• حرکت حیوانات خانگی یا جریان هوا: سنسورهای PIR (مخصوصاً نسل اول) نسبت به حرکات کوچک یا تغییرات ناگهانی دما حساس هستند.

  • راهکار: نصب سنسورهای PIR با قابلیت “Pet Immunity” یا تنظیم حساسیت پایین‌تر. نصب سنسور در ارتفاع و زاویه‌ای که حیوان خانگی از آن عبور نکند (مثلاً بالاتر از ۱.۸ متر). از قرار دادن سنسور در مسیر مستقیم باد کولر یا بخاری خودداری شود.

• کثیف شدن سنسور یا دید محدود: گرد و غبار روی لنز PIR یا مسدود شدن مسیر دید مگنت.

  • راهکار: تمیزکاری دوره‌ای با پارچه نرم و خشک. اطمینان از عدم وجود اشیا یا پرده‌هایی که حرکت سنسور را پوشش می‌دهند.

• نوسان برق یا نویز (EMI/RFI): اختلالات الکترومغناطیسی ناشی از کلیدزنی تجهیزات پرمصرف (مانند پمپ آب یا فن‌های بزرگ) می‌تواند سیگنال‌های کاذب تولید کند.

  • راهکار: استفاده از فیلتر EMI روی ورودی برق اصلی پنل و اطمینان از کیفیت سیم‌کشی و زمین (ارت).

• اتصال نادرست سیم‌ها یا خوردگی: در سیستم‌های باسیم، اکسید شدن اتصالات یا شل شدن ترمینال‌ها.

  • راهکار: بررسی مجدد نقشه سیم‌کشی با استفاده از مولتی‌متر برای اطمینان از امپدانس صحیح (معمولاً کمتر از ۱۰۰ اهم برای هر زون).

ارورهای متداول در کنترل‌پنل سیستم اعلام سرقت

بخش مهمی از عیب‌یابی، تفسیر کدهای خطا (Fault Codes) روی صفحه کلید است.

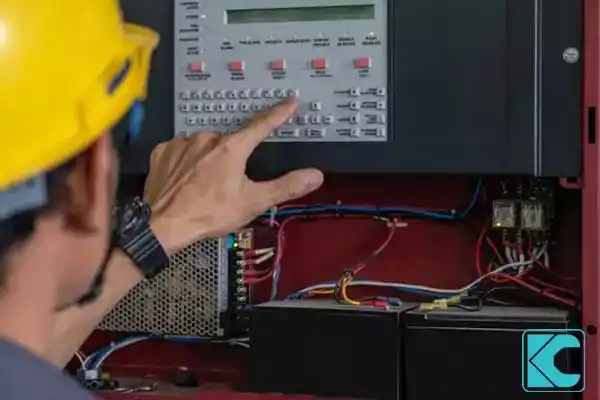

بررسی عملکرد سنسورها

سنسورها خط مقدم دفاع هستند و باید همواره سالم باشند. تست دقیق آن‌ها تضمین‌کننده عملکرد هنگام نفوذ است.

روش تست سنسورهای حرکتی (PIR):

1. فعال‌سازی حالت تست: سیستم را در حالت Test Mode (یا حالت اضطراری مخصوص تست، بسته به برند پنل) قرار دهید. این حالت معمولاً اجازه می‌دهد سیستم آلارم بزند اما فقط یک چراغ روی کی‌پد را روشن می‌کند یا صدای بوق کوتاهی می‌دهد.

2. بررسی واکنش: از مقابل سنسور دور شوید و سپس به آرامی وارد محدوده پوشش آن شوید.

3. مشاهده LED: یک سنسور سالم باید فوراً LED خود را (معمولاً قرمز) روشن کند و این سیگنال را به پنل بفرستد.

4. تأخیر و تکرار: پس از واکنش، سنسورها برای مدت کوتاهی (مثلاً ۳۰ ثانیه) غیرفعال می‌شوند تا از تحریک‌های متوالی جلوگیری شود.

5. بررسی سنسورهای مگنتی: سیستم را مسلح کرده، سپس به آرامی درب/پنجره را باز کنید. اگر سیستم خطا ندهد یا آژیر نزند (در حالت تست)، سنسور سالم است. اگر سیستم فعال شد (در حالت عادی)، مگنت صحیح کار کرده است.

نکته فنی: اگر سنسوری در حالت تست واکنشی نشان نداد، ابتدا باتری (در مدل‌های بی‌سیم) و سپس سیم‌کشی آن را بررسی کنید.

روش‌های رفع قطعی آژیر

عدم فعال شدن آژیر بزرگترین نقص سیستمی است که قابلیت بازدارندگی را از بین می‌برد.

مراحل رفع مشکل آژیر:

1. تست مستقیم آژیر: آژیر را از کنترل‌پنل جدا کرده و مستقیماً با استفاده از یک منبع تغذیه ۱۲ ولت DC (مطمئن از سالم بودن) تست کنید. اگر آژیر صدایی تولید نکرد، خود آژیر یا بلندگوی آن سوخته است و باید تعویض شود.

2. تست خروجی پنل: با استفاده از مولتی‌متر، ولتاژ خروجی ترمینال‌های آژیر (معمولاً مثبت و منفی) را در حالت آلارم چک کنید. ولتاژ باید نزدیک به ۱۲ تا ۱۳.۸ ولت باشد. اگر ولتاژ صفر است، مدار آژیر در پنل مشکل دارد.

3. بررسی فیوز داخلی: بسیاری از کنترل‌پنل‌ها دارای یک فیوز محافظ برای مدار آژیر هستند (اغلب فیوزهای شیشه‌ای کوچک). اگر جریان کشی ناگهانی رخ داده باشد، این فیوز سوخته است. تعویض با فیوز هم‌رده ضروری است.

4. بررسی مقاومت (در برخی سیستم‌ها): برخی پنل‌ها برای تشخیص قطع بودن آژیر، از یک مقاومت انتهایی (End-of-Line Resistor) استفاده می‌کنند. مطمئن شوید که این مقاومت در مدار صحیح نصب شده باشد و اتصال آن قطع نشده باشد.

عیب‌یابی تأخیر در فعال‌سازی سیستم

تأخیر در مسلح شدن یا خلع سلاح شدن، به تنظیمات زمان‌بندی (Timing Settings) مربوط می‌شود.

دلایل رایج تأخیر غیرعادی:

• تنظیم اشتباه Exit Delay: این زمان برای خروج کاربر پس از مسلح کردن سیستم است. اگر این زمان بسیار طولانی (مثلاً بیش از ۶۰ ثانیه) تنظیم شده باشد، سیستم برای مدتی طولانی بوق هشدار تکراری خواهد زد.

• تنظیم اشتباه Entry Delay: این زمان برای خلع سلاح پس از ورود از طریق زون اصلی (معمولاً درب ورودی) است. اگر این زمان بسیار کوتاه باشد، ممکن است کاربر نتواند کد را به موقع وارد کند و آلارم فعال شود.

• مشکل در زون تأخیری (Delay Zone): اگر سنسور درب ورودی به اشتباه به عنوان زون معمولی (Instant Zone) تنظیم شده باشد، سیستم بلافاصله پس از بسته شدن فعال خواهد شد.

• خطای ارتباطی کی‌پد: اگر کی‌پد با تأخیر فرمان را به پنل ارسال کند، تأخیر در فعال یا غیرفعال‌سازی مشاهده می‌شود.

راهکار: دسترسی به منوی Setup یا Programming پنل و بازنشانی تنظیمات زمانی (معمولاً تحت عنوان Time Settings یا Delay Parameters).

بررسی و نگهداری منبع تغذیه

منبع تغذیه پایدار، شریان حیاتی هر سیستم الکترونیکی است.

مشکلات ناشی از منبع تغذیه:

1. ولتاژ ورودی ناکافی: اگر آداپتور یا ترانس خروجی ولتاژی کمتر از حد مورد نیاز پنل تأمین کند (مثلاً هنگام اوج مصرف)، پنل ممکن است دچار ریست‌های ناخواسته یا رفتار غیرمنطقی شود.

2. ولتاژ در حالت آماده‌باش: منبع تغذیه داخلی باید بین ۱۲ تا ۱۳.۸ ولت DC خروجی داشته باشد تا بتواند باتری را به درستی شارژ کند. اگر ولتاژ زیر ۱۱.۵ ولت باشد، باتری به درستی شارژ نمی‌شود و هشدار Low Battery زودتر فعال می‌شود.

3. اتصال زمین (ارت) ضعیف: در صورت عدم اتصال مناسب سیم زمین به شاسی پنل، سیستم در برابر نویزهای محیطی آسیب‌پذیر می‌شود.

راهکار: استفاده از مولتی‌متر برای اندازه‌گیری ولتاژ خروجی آداپتور در حالت بدون بار و سپس در حالت متصل به پنل. تعویض آداپتور یا ترانس در صورت نوسان بیش از حد ولتاژ.

نقش نویز الکتریکی در عملکرد سیستم

سیستم‌های اعلام سرقت به ویژه نسبت به اختلالات الکترومغناطیسی (EMI) حساس هستند، زیرا سیگنال‌های دزدگیر بسیار ضعیف هستند و می‌توانند با نویزهای محیطی ترکیب شوند.

منابع اصلی نویز:

• کلیدزنی کنتاکتورهای بزرگ (مانند موتورهای پمپ‌ها).

• نزدیکی کابل‌های دیتا به کابل‌های قدرت AC با آمپر بالا.

• عدم استفاده از ارتینگ مناسب برای تجهیزات حساس.

راهکار کاهش نویز:

• استفاده از فیلتر EMI: نصب فیلترهای EMI در ورودی برق اصلی سیستم.

• جداسازی کابل‌کشی: کابل‌های سیگنال (سنسورها) باید حداقل ۳۰ سانتی‌متر از کابل‌های برق قدرت فاصله داشته باشند.

• استفاده از کابل شیلددار: برای مسیرهای طولانی، استفاده از کابل‌های شیلددار و اتصال صحیح شیلد به زمین می‌تواند به دفع نویز کمک کند.

⚡ اجرای سیستم ارت استاندارد و پایدار توسط متخصصان برق صنعتی فنی کارشه انجام می‌شود. برای مشاوره تماس بگیرید: 09215708292

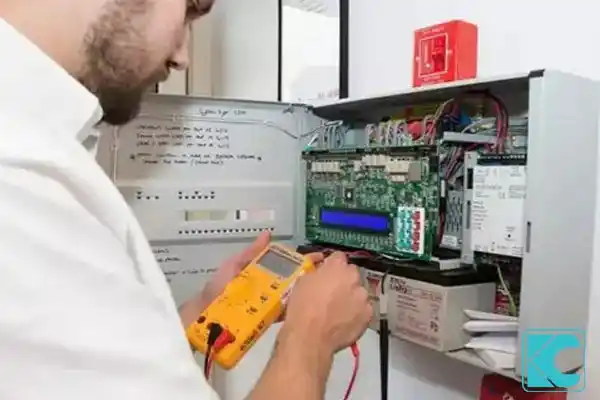

تست باتری بک‌آپ سیستم اعلام سرقت

باتری پشتیبان باید بتواند سیستم را حداقل برای مدت زمان مشخصی (معمولاً ۱۲ تا ۲۴ ساعت) در حالت آماده‌باش نگه دارد.

نحوه تست عملی:

1. بررسی ولتاژ: ولتاژ باتری را مستقیماً روی ترمینال‌های آن اندازه‌گیری کنید. باتری سالم باید بالای ۱۲.۵ ولت باشد. اگر زیر ۱۲ ولت است، احتمالاً دشارژ شده یا خراب است.

2. تست قطع برق: سیستم را مسلح کرده و سپس برق شهر را به طور کامل قطع کنید. به زمان عملکرد سیستم گوش دهید. اگر آلارم پس از چند ساعت (بسته به استانداردهای مورد نظر شما) خاموش شد، باتری ضعیف است.

3. عمر مفید: باتری‌های سرب-اسیدی (SLA) معمولاً پس از ۲ سال استفاده مداوم (شارژ و دشارژ) کارایی خود را از دست می‌دهند، حتی اگر ولتاژ اسمی را نشان دهند.

توجه: باتری معیوب می‌تواند باعث شود که سیستم در زمان قطع برق، به جای حفظ عملکرد، فوراً خاموش شود و هشدار “No Power” بدهد.

توصیه‌های مهم نصب و کابل‌کشی برای جلوگیری از خطا

بسیاری از مشکلات در آینده، ناشی از نصب غیر استاندارد در زمان اولیه است.

• تفکیک مسیر کابل‌ها: کابل‌های دیتا و سیگنال باید از هرگونه منبع تولید حرارت یا میدان مغناطیسی قوی (مانند ترانس‌ها و موتورها) فاصله داشته باشند.

• استفاده از کابل مناسب: برای سنسورهای باسیم، از کابل شیلددار (Shielded Cable) استفاده شود و شیلد آن به درستی زمین شود.

• کاهش امپدانس خطوط: طول کابل‌کشی هر زون را تا حد امکان کوتاه نگه دارید. امپدانس کل زون نباید از محدودیت‌های پنل (مثلاً ۲۰۰ اهم) فراتر رود. این امر با استفاده از سیم با ضخامت مناسب (حداقل ۰.۵ میلی‌متر مربع) و اتصالات محکم میسر می‌شود.

• اهمیت سیم‌کشی صحیح مگنت‌ها: مگنت‌های درب و پنجره باید به صورت سری (Normally Closed – NC) سیم‌کشی شوند. اگر به اشتباه به صورت نرمال باز (NO) سیم‌کشی شوند، سیستم همواره خطا خواهد داد.

🔧 فنی کارشه ارائه‌دهنده خدمات نصب و سیم‌کشی حرفه‌ای سیستم‌های اعلام سرقت در تهران و کرج، با رعایت کامل استانداردهای کابل‌کشی و ایمنی.

برنامه نگهداری ماهیانه پیشنهادی

نگهداری منظم، احتمال بروز عیب‌های بزرگ را به شدت کاهش می‌دهد:

نکات فنی برای عیب‌یابی سریع میدانی

در هنگام مواجهه با پنل در محل، تفسیر سریع نشانگرهای نوری کمک‌کننده است:

• چراغ LED قرمز ثابت روی پنل: معمولاً نشان‌دهنده فعال بودن یک هشدار (Alarm State) است که باید سریعاً بررسی شود.

• چراغ چشمک‌زن سبز (یا نارنجی): نشان‌دهنده حالت آماده‌باش (Armed) و انتظار برای تحریک است.

• چراغ وضعیت زون: اگر چراغ مربوط به زونی روشن بماند، یعنی آن زون در حال حاضر تحریک شده یا دچار خطا است.

• کد ریست اضطراری: در بسیاری از برندها (به ویژه آنالوگ)، اگر پنل هنگ کند یا نیاز به ریست نرم‌افزاری فوری باشد، فشردن همزمان کلیدهای [#] و [*] به مدت ۵ ثانیه (پس از ورود کد Master) می‌تواند سیستم را به حالت اولیه بازگرداند.

جمع‌بندی و خدمات فنی کارشه

عیب‌یابی سیستم اعلام سرقت نیازمند دقت در تشخیص الکترونیکی و تجربه عملی در مواجهه با محیط‌های مختلف نصب است. موفقیت در رفع خطا بستگی به رد کردن احتمالات از ساده‌ترین (باتری) به پیچیده‌ترین (نویز محیطی یا خرابی برد اصلی) دارد.

تیم فنی کارشه با سال‌ها تخصص در نصب، نگهداری و تعمیرات تخصصی سیستم‌های امنیتی، آماده ارائه خدمات جامع عیب‌یابی و رفع کامل مشکلات سیستم اعلام سرقت شما است. ما تضمین می‌کنیم که سیستم امنیتی شما با بالاترین سطح اطمینان مجدداً فعال شود.
