تعمیر تخصصی مدار قدرت

مدار قدرت قلب تپنده هر سامانه الکتریکی صنعتی است. تمام توان لازم برای راه‌اندازی موتورهای الکتریکی، سیستم‌های روشنایی و تجهیزات خط تولید از طریق مدار قدرت تأمین می‌شود. اختلال در این مدار می‌تواند باعث توقف کامل فرآیند تولید، آسیب به تجهیزات الکتریکی و افزایش هزینه‌های نگهداری شود. به همین دلیل، تعمیر تخصصی مدار قدرت یکی از حساس‌ترین و حیاتی‌ترین شاخه‌های مهندسی برق صنعتی محسوب می‌شود.

در این مقاله از وبلاگ کارشه (Karesheh.com) به‌صورت کاملاً فنی و سئو‌شده، با مفاهیم پایه، اجزای اصلی، روش‌های تشخیص و تعمیر عیب، نکات ایمنی و استانداردهای کاری در مدار قدرت آشنا می‌شوید.

تعریف مدار قدرت و نقش آن در سیستم‌های صنعتی

مدار قدرت (Power Circuit) به بخشی از سیستم الکتریکی گفته می‌شود که وظیفه تأمین، کنترل و توزیع جریان اصلی به مصرف‌کننده‌ها را بر عهده دارد. هدف اصلی آن انتقال انرژی از منبع (تابلو اصلی یا شبکه برق) به تجهیزات اجرایی مانند موتورها، الکتروپمپ‌ها، هیترها و روشنایی‌ها است.

برخلاف مدار فرمان که فقط دستور قطع و وصل را صادر می‌کند، مدار قدرت حامل جریان بالاست و به همین دلیل نیازمند طراحی دقیق، حفاظت چند‌سطحی و تعمیر تخصصی در زمان خرابی است.

اهمیت حفاظت در مدار قدرت

از آنجا که مدار قدرت با ولتاژهای بالا (مانند 220 ولت، 380 ولت، 690 ولت و بالاتر) و جریان‌های قابل توجه سر و کار دارد، حفاظت از آن حیاتی است. وظیفه اصلی حفاظت، جلوگیری از آسیب به کابل‌ها، کنتاکتورها، موتورها و مهم‌تر از همه، پرسنل است.

اجزای اصلی مدار قدرت

هر مدار قدرت صنعتی از چند جزء اساسی تشکیل می‌شود که شناخت آن‌ها پایه اصلی تعمیر و عیب‌یابی است:

1. کلید اصلی (Main Circuit Breaker): وظیفه قطع و وصل توان کلی تابلو را بر عهده دارد و اولین نقطه حفاظتی مدار محسوب می‌شود. این کلیدها معمولاً از نوع MCCB (Molded Case Circuit Breaker) یا ACB (Air Circuit Breaker) هستند و مجهز به رله‌های حرارتی و مغناطیسی می‌باشند.

2. کنتاکتور (Contactor): عنصر کلیدی برای کنترل خودکار روشن و خاموش شدن موتور‌ها و بارهای قدرت. کنتاکتورها باید بر اساس جریان نامی بار (In) و نوع بار (AC-3 برای موتورها) انتخاب شوند.

3. فیوز یا بریکر حفاظتی: جلوگیری از عبور جریان بیش از حد در زمان اتصال کوتاه یا اضافه بار. فیوزها واکنش بسیار سریعی در برابر جریان‌های اتصال کوتاه دارند.

4. رله حرارتی (Thermal Overload Relay): محافظت از موتور در برابر گرمای ناشی از جریان بیش از حد (Overload). این رله با استفاده از دیسک‌های دوفلزی عمل کرده و زمان تأخیر مشخصی برای عبور جریان‌های راه‌اندازی موتور (Istart) فراهم می‌کند.

5. موتور سه‌فاز یا تک‌فاز: مصرف‌کننده اصلی توان، در ماشین‌آلات صنعتی و تجهیزات. اتصالات ستاره ($\star$) و مثلث ($\Delta$) در سیم‌بندی موتورها اهمیت حیاتی دارد.

6. سیم‌کشی قدرت (Power Wiring): انتقال اصلی انرژی بین اجزای مختلف تابلو. انتخاب سطح مقطع کابل بر اساس جریان مجاز و طول مسیر برای جلوگیری از افت ولتاژ مجاز است.

7. کلید اتوماتیک یا ایزولاتور (Isolator/Disconnector): جداکننده بخش‌های مختلف مدار برای تعمیر و سرویس امن. این کلیدها باید قابلیت قطع بار تحت شرایط عادی را داشته باشند و اغلب بدون محافظت جریانی هستند.

هرکدام از این اجزا در صورت خرابی می‌توانند عملکرد کامل سیستم را مختل کنند؛ از این‌رو تعمیرکار باید هر جزء را به‌خوبی بشناسد.

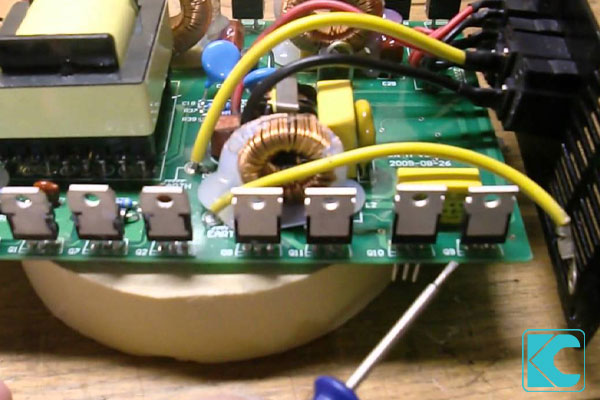

تفاوت مدار قدرت و مدار فرمان

تفاوت مدار قدرت و مدار فرمان از بنیادی‌ترین مباحث در برق صنعتی و تعمیرات تابلوهای برق است. هر دو مدار در همکاری با یکدیگر سیستم‌های الکتریکی را کنترل و راه‌اندازی می‌کنند، اما نقش، ساختار و اجزاء آن‌ها کاملاً متفاوت است. در ادامه تفاوت‌ها و توضیح کامل هرکدام را می‌خوانید

• مدار قدرت: وظیفه انتقال و تأمین انرژی الکتریکی مصرف‌کننده (مثل موتور یا پمپ) را برعهده دارد.
• مدار فرمان: وظیفه صادر کردن دستورهای کنترل (مثل روشن، خاموش، تغییر جهت، یا تنظیم سرعت) را دارد.

به زبان ساده، مدار قدرت کار را انجام می‌دهد و مدار فرمان دستور انجام آن را صادر می‌کند.

مدار قدرت (Power Circuit)

مدار قدرت بخشی از سیستم الکتریکی است که جریان و ولتاژ بالا را به بار (مصرف‌کننده) می‌فرستد. این مدار نیروی اصلی را از منبع تغذیه گرفته و از طریق تجهیزات حفاظتی و کنترلی به دستگاه منتقل می‌کند.

اجزای اصلی

• فیوزها یا کلیدهای حفاظتی (MCCB، Fuse، MCB)
• کنتاکتورهای قدرت
• رله حرارتی (Overload)
• سیم‌ها و کابل‌های قدرت
• بار مصرفی (موتور، پمپ، هیتر، فن و…)

ویژگی‌ها

• با جریان زیاد و ولتاژ بالا (۳۸۰ یا ۴۰۰ ولت AC) کار می‌کند.
• برای تأمین انرژی دستگاه‌ها و موتورهای سه‌فاز طراحی شده است.
• نقش آن انتقال انرژی است، نه تصمیم‌گیری و کنترل.
• هرگونه خرابی یا قطعی در مدار قدرت مستقیماً باعث از کار افتادن تجهیز می‌شود.
• نیازمند سیستم‌های حفاظتی مطمئن است تا از اتصال کوتاه یا اضافه جریان جلوگیری شود.

عملکرد

در مدار قدرت، برق از ورودی شبکه وارد تابلو شده و پس از عبور از اجزای حفاظتی، به کنتاکتور قدرت منتقل می‌شود. وقتی کنتاکتور فعال شود، جریان به مصرف‌کننده وارد شده و دستگاه شروع به کار می‌کند. اگر فرمان قطع صادر گردد یا خطایی رخ دهد، کلید قطع‌کننده یا رله حرارتی مانع از ادامه جریان می‌شود.

تعمیر و نگهداری

عیب‌یابی مدار قدرت معمولاً با تست‌کردن مسیر جریان و سلامت تجهیزات صورت می‌گیرد. در هنگام تعمیر باید موارد زیر بررسی شود:

• سلامت سیم‌ها و اتصالات
• وضعیت تیغه‌های کنتاکتور
• مقدار جریان مصرفی در هر فاز
• عملکرد صحیح فیوزها و رله حرارتی

ابزارهایی مانند مولتی‌متر، کلمپ آمپرمتر و تست ولتاژ برای این کار استفاده می‌شوند.

مدار فرمان (Control Circuit)

مدار فرمان وظیفه کنترل و صدور دستور برای قطع و وصل مدار قدرت را برعهده دارد. در واقع، اپراتور از طریق آن، دستگاه را کنترل می‌کند. مدار فرمان می‌تواند به‌صورت دستی (Manual) یا خودکار (Auto) طراحی شود.

اجزای اصلی

• شستی‌های استارت و استاپ (Push Button)
• رله‌های کنترلی و کمکی
• تایمرها و کنترل‌های زمانی
• لیمیت سوئیچ‌ها و سنسورها
• PLC در سیستم‌های دیجیتال
• لامپ سیگنال‌ها و نشانگرها

ویژگی‌ها

• جریان و ولتاژ این مدار بسیار کمتر از مدار قدرت است (معمولاً ۲۴V یا ۲۲۰V).
• برای صدور فرمان و کنترل رفتار مدار قدرت استفاده می‌شود.
• ایمنی آن بالاتر است، زیرا با جریان پایین کار می‌کند.
• در سیستم‌های مدرن، کنترل مدار فرمان توسط PLC انجام می‌شود و نیازی به سیم‌کشی گسترده نیست.

عملکرد

مدار فرمان در واقع مانند مغز سیستم عمل می‌کند. زمانی که اپراتور، شستی استارت را فشار می‌دهد، فرمانی به کویل کنتاکتور ارسال می‌شود تا تیغه‌های مدار قدرت بسته شده و انرژی به دستگاه برسد. زمانی هم که دستور استاپ یا قطع داده شود، جریان فرمان قطع شده و مدار قدرت خاموش می‌شود.

در سیستم‌های PLC، این فرایند از طریق برنامه‌نویسی منطقی انجام می‌گیرد؛ یعنی مدار فرمان برای هر وضعیت دستور خاصی صادر می‌کند (مثل توقف اضطراری یا روشن شدن خودکار پس از خطا).

تعمیر و نگهداری

در تعمیر مدار فرمان، معمولاً ایرادها در بخش‌های کنترلی رخ می‌دهد: سیم‌های نازک، شستی‌ها، تایمرها، رله‌ها یا ماژول‌های الکترونیکی. عیب‌یابی باید با نقشه فنی و ابزارهای تست مانند مولتی‌متر، تستر سیم و عملکرد دستی هر فرمان انجام شود. در سیستم‌های دیجیتال نیز با نرم‌افزارهای مانیتورینگ خطا، علت دقیق مشخص می‌شود.

در هر سیستم صنعتی، مدار قدرت و مدار فرمان مانند بدن و مغز انسان هستند. بدن بدون مغز نمی‌تواند به‌درستی کار کند و مغز هم بدون بدن تأثیری ندارد. مدار فرمان دستورات را صادر می‌کند و مدار قدرت آن را اجرا می‌نماید.

شناخت و تعمیر صحیح هر دو مدار برای برقکاران صنعتی بسیار حیاتی است؛ زیرا کوچک‌ترین خطا می‌تواند منجر به سوختگی تجهیزات، توقف تولید یا خطرات ایمنی شود. به همین دلیل، رعایت اصول ایمنی، استفاده از ابزارهای دقیق اندازه‌گیری و اجرای نقشه‌های استاندارد ضروری است.

مجموعه کارشه (Karesheh.com) متشکل از مهندسان متخصص برق و اتوماسیون صنعتی، آماده انجام طراحی، نصب، عیب‌یابی و تعمیر کامل مدارهای قدرت و فرمان برای کارخانه‌ها، خطوط تولید و تابلوهای برق صنعتی است.

تیم ما با تجهیزات عیب‌یابی پیشرفته و خدمات فوری در محل، تضمین می‌کند که سیستم برق شما با حداکثر بازده و ایمنی کار کند.

ساختار و نحوه عملکرد مدار قدرت در تابلو برق صنعتی

یک مدار قدرت استاندارد برای راه‌اندازی یک موتور سه‌فاز معمولاً بر اساس شماتیک زیر طراحی می‌شود:

1. ورودی اصلی: سه فاز (L1, L2, L3) و نول (N) یا زمین (PE) از شبکه وارد می‌شوند.

2. حفاظت ورودی: اتصال به کلید اصلی (MCCB) که به‌عنوان قطع‌کننده عمومی عمل می‌کند.

3. مسیر جریان: از خروجی کلید اصلی، مسیر به سمت کنتاکتورهای قدرت می‌رود. در مدارهای سه‌فاز، هر سه فاز باید از کنتاکتور عبور کنند.

4. حفاظت اضافه بار: پس از کنتاکتور، سیم‌ها به ترمینال‌های ورودی رله حرارتی متصل می‌شوند.

5. خروجی به بار: خروجی رله حرارتی مستقیماً به سیم‌پیچ‌های موتور (U1, V1, W1) متصل می‌گردد.

نحوه عملکرد (مثال راه‌اندازی مستقیم – DOL)

هنگامی که فرمان از مدار فرمان (فشار دادن شستی استارت) به بوبین کنتاکتور می‌رسد، کنتاکت‌های اصلی آن در کسری از ثانیه بسته می‌شوند. جریان اصلی بلافاصله از طریق کلید اصلی، کنتاکتور و رله حرارتی به موتور منتقل شده و موتور به حرکت درمی‌آید.

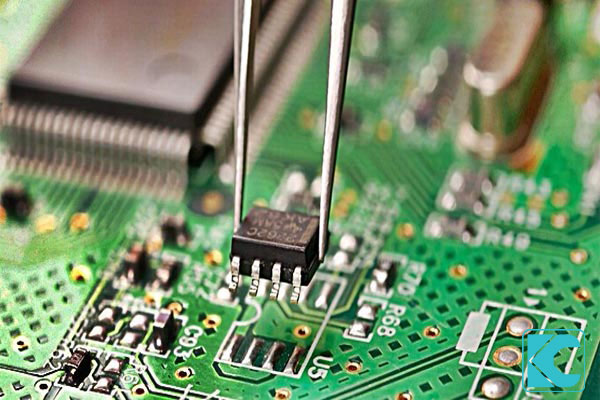

روش‌های تخصصی عیب‌یابی در مدار قدرت

عیب‌یابی مدار قدرت نیازمند یک رویکرد سیستماتیک و رعایت کامل ایمنی است. این فرآیند معمولاً شامل عیب‌یابی قطعات اصلی به‌صورت مجزا است.

1. عیب‌یابی منبع تغذیه و ورودی

• مشکل: عدم ورود برق به تابلو یا قطع فاز.

• ابزار: مولتی‌متر یا تستر ولتاژ.

• روش: اندازه‌گیری ولتاژ ورودی در ترمینال‌های کلید اصلی. اطمینان از توازن ولتاژ در سیستم‌های سه‌فاز.

2. عیب‌یابی کلید اصلی (MCCB)

• مشکل: کلید قطع می‌کند یا پس از وصل شدن مجدد، بلافاصله عمل می‌کند.

• روش:

  • تست مکانیکی: بررسی عدم قفل‌شدگی اهرم قطع و وصل.

  • تست حرارتی/مغناطیسی: اگر تریپ مغناطیسی (لحظه‌ای) رخ دهد، نشان‌دهنده اتصال کوتاه است. اگر تریپ حرارتی (تأخیری) رخ دهد، نشان‌دهنده اضافه بار یا خرابی رله حرارتی متصل به آن است.

  • تست پیوستگی (Continuity): در حالت خاموش، با مولتی‌متر (تنظیم شده بر روی بوق یا اهم‌متر)، ورودی و خروجی فازها را تست کنید تا از بسته بودن کنتاکت‌های داخلی اطمینان حاصل شود.

3. عیب‌یابی کنتاکتور (Contactors)

خرابی کنتاکتور شایع‌ترین مشکل در مدارهای قدرت است که به دو صورت بروز می‌کند:

الف) خرابی بوبین (مدار فرمان):

اگر کنتاکتور وصل نشود، ابتدا مدار فرمان آن را بررسی کنید (آیا بوبین برق دریافت می‌کند؟). اگر بوبین برق دارد اما کنتاکتور وصل نمی‌شود، ممکن است سیم‌پیچ بوبین سوخته باشد (با اندازه‌گیری مقاومت بوبین می‌توان خرابی آن را تشخیص داد).

ب) خرابی کنتاکت‌های قدرت (Power Contacts):

• علائم: صدای ضعیف هنگام وصل شدن، داغ شدن بیش از حد ترمینال‌ها، بوی سوختگی، یا نرفتن برق به موتور با وجود بسته شدن کنتاکتور.

• عیب‌یابی:

  • بازرسی چشمی: باز کردن کنتاکتور و بررسی سطح کنتاکت‌ها از نظر ذوب‌شدگی، پخ شدن یا وجود سیاهی کربنی.

  • تست اهمی: در حالت قطع، باید اتصال صفر بین ورودی و خروجی فازها وجود داشته باشد. در حالت وصل (پس از تحریک بوبین)، مقاومت مسیر باید بسیار نزدیک به صفر باشد (معمولاً زیر 0.1 اهم).

4. عیب‌یابی رله حرارتی (Overload Relay)

• مشکل: موتور کار نمی‌کند، در حالی که کنتاکتور وصل می‌شود.

• روش:

  • ریست دستی/اتوماتیک: دکمه ریست (Reset) را فشار دهید. اگر بلافاصله تریپ کرد، بار همچنان زیاد است یا مشکل رله وجود دارد.

  • تست جریان نامی: جریان مصرفی موتور را با آمپرمتر کلمپ‌متری اندازه‌گیری کنید. اگر جریان بالاتر از تنظیم جریان نامی رله حرارتی بود، رله به درستی عمل کرده است. در غیر این صورت، رله را با جریان نامی موتور تنظیم کرده و مجدداً تست کنید.

5. عیب‌یابی موتور و سیم‌کشی خارجی

اگر تمام تجهیزات داخل تابلو سالم باشند، مشکل به سیم‌کشی خروجی یا خود موتور مربوط است:

• اتصال کوتاه (Short Circuit): کاهش شدید مقاومت بین دو فاز در ترمینال موتور (تست با اهم‌متر بین U-V، V-W، W-U).

• اتصال زمین (Ground Fault): کاهش شدید مقاومت بین هر فاز و بدنه موتور (تست با اهم‌متر بین هر فاز و بدنه موتور). مقدار مقاومت زمین نباید از استانداردهای محلی کمتر باشد (معمولاً مقاومت عایقی باید بالای 1 مگا اهم باشد).

• قطع سیم‌پیچ (Open Circuit): مقاومت بی‌نهایت بین دو سر سیم‌پیچ‌ها.

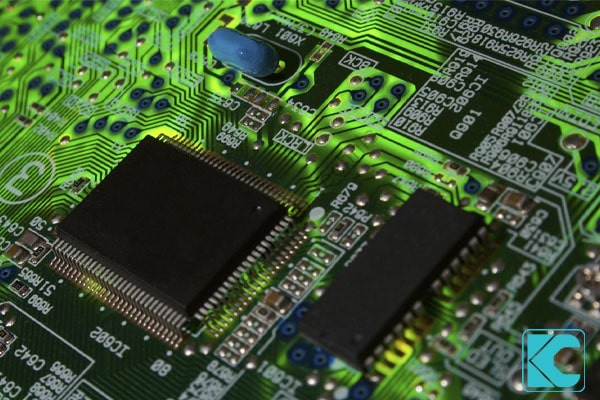

استانداردهای ایمنی در تعمیر مدار قدرت (LOTO)

تعمیر مدار قدرت بدون رعایت دقیق اصول ایمنی برق، می‌تواند مرگبار باشد. تیم‌های تعمیراتی کارشه همواره بر اجرای استانداردها تأکید دارند:

A. پروتکل قفل و برچسب (LOTO – Lockout/Tagout)

قبل از هرگونه دستکاری فیزیکی در مدار قدرت:

1. جداسازی منبع: قطع کلید اصلی ورودی و اطمینان از عدم امکان وصل شدن مجدد آن (قرار دادن قفل ایمنی).

2. دشارژ کردن: تخلیه کامل انرژی ذخیره شده در خازن‌ها یا تجهیزات ولتاژ بالا (در صورت وجود).

3. تأیید عدم وجود ولتاژ: استفاده از تستر ولتاژ (با رعایت روش صحیح: تست تستر، تست مدار، تست مجدد تستر) برای اطمینان از صفر بودن ولتاژ در تمامی فازها نسبت به زمین.

B. تجهیزات حفاظت فردی (PPE)

برای کار در نزدیکی مدار قدرت فعال یا پس از قطع کامل، باید از PPE مناسب استفاده شود:

• دستکش‌های عایق با درجه ولتاژ مناسب (کلاس 00 تا 3).

• لباس‌های ضد آرک (Arc Flash Protection) مناسب برای سطح انرژی احتمالی مدار.

• عینک ایمنی و کفش ایمنی با عایق الکتریکی.

C. اصول سیم‌کشی و کابل‌کشی

• رنگ‌بندی استاندارد: رعایت رنگ‌بندی فازها (L1، L2، L3) و سیم نول و زمین (PE) مطابق با استاندارد ملی ایران (IE C 60446 / 60445).

• نظم‌دهی کابل‌ها: استفاده از گلند مناسب برای ورود و خروج کابل‌ها به تابلو، استفاده از بست کمربندی یا بست کابل برای مرتب‌سازی کابل‌های قدرت و فرمان به‌صورت مجزا.

نگهداری پیشگیرانه (Preventive Maintenance) برای افزایش عمر مدار قدرت

تعمیر تخصصی معمولاً زمانی اتفاق می‌افتد که نگهداری مناسب صورت نگرفته باشد. PM (Preventive Maintenance) شامل دوره‌های منظم بازرسی و سرویس است:

1. بازرسی حرارتی (با دوربین ترموویژن)

این روش یکی از موثرترین ابزارها برای تعمیر پیشگیرانه است.

• هدف: شناسایی نقاط داغ (Hot Spots) قبل از خرابی کامل.

• محل‌های بحرانی: ترمینال‌های ورودی/خروجی بریکرها، اتصالات پیچ و مهره کنتاکتورها، و اتصالات سر کابل‌ها به موتور. افزایش دما در این نقاط نشان‌دهنده مقاومت تماسی بالا است.

2. تمیزکاری و گشتاورسنجی (Torque Check)

• تمیزکاری: حذف گرد و غبار و رطوبت از داخل تابلو که می‌تواند باعث کاهش فاصله عایقی و ایجاد قوس الکتریکی شود.

• گشتاورسنجی: سفت کردن پیچ‌ها و ترمینال‌های اتصالات قدرت با گشتاور مشخص شده توسط سازنده. شل شدن اتصالات (به‌ویژه در اثر ارتعاشات محیطی) عامل اصلی افزایش دما و خرابی کنتاکتورها است.

3. تست‌های دوره‌ای عملکرد

• تست عملکرد کنتاکتور: فعال و غیرفعال کردن دستی و اتوماتیک کنتاکتورها به‌صورت چرخشی.

• تست مقاومت عایقی (مگا اهم): اندازه‌گیری مقاومت عایقی بین فازها و فاز به زمین، به‌ویژه برای مدارهای قدرت موتورهای قدیمی.

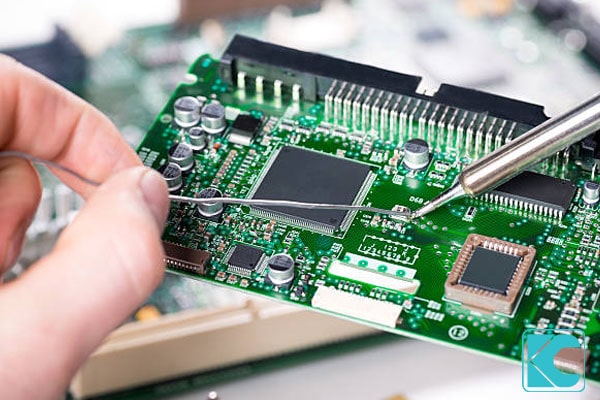

نکات پیشرفته در طراحی و تعمیر مدارات خاص

1. درایوهای کنترل دور موتور (VFD)

درایوهای فرکانس متغیر (VFD) واسط بین مدار فرمان و قدرت هستند و خودشان شامل یک بخش قدرت (اینورتر) می‌باشند.

• نکته تعمیر: در صورت خرابی، ابتدا باید ولتاژ ورودی DC لینک (Bus Voltage) را در حالت کارکرد بررسی کرد. خرابی ماژول‌های IGBT داخل VFD اغلب به دلیل نوسانات برق ورودی یا عدم تهویه مناسب رخ می‌دهد.

2. مدارهای راه‌اندازی ستاره-مثلث (Star-Delta Starting)

این مدارها برای کاهش جریان هجومی موتورهای بزرگ استفاده می‌شوند.

• نکته تعمیر: خرابی یکی از کنتاکتورها (به ویژه کنتاکتور مثلث یا استارتر تایمری) می‌تواند منجر به اتصال کوتاه شدن فازها (از طریق دو کنتاکتور فعال به صورت همزمان) شود. همیشه باید زمان‌بندی قطع و وصل کنتاکتورها را با تایمر کنترل کرد تا تأخیر مناسبی بین قطع کنتاکتور ستاره و وصل کنتاکتور مثلث وجود داشته باشد.

3. جبران‌سازی ضریب توان (Power Factor Correction – PFC)

خازن‌های بانک PFC معمولاً در نزدیکی تابلو قدرت نصب می‌شوند.

• مشکل: سوختن یا آسیب دیدن کنتاکتورهای PFC به دلیل جریان هجومی بالای خازن‌ها هنگام وصل شدن.

• راهکار تعمیر: استفاده از کنتاکتورهای مخصوص بانک خازنی مجهز به چوک‌های تخلیه (Discharge Chokes) برای کنترل جریان اولیه.

نتیجه‌گیری و خدمات تخصصی کارشه

تعمیر تخصصی مدار قدرت نیازمند دانش عمیق در زمینه تجهیزات حفاظتی، اصول ایمنی و روش‌های عیب‌یابی حرفه‌ای است. از سوییچ‌گیرهای اصلی گرفته تا رله‌های دقیق حفاظتی، هر جزء نقش حیاتی در عملکرد و ایمنی مجموعه صنعتی دارد.

مجموعه مهندسی برق کارشه با تکیه بر دانش به‌روزترین استانداردهای بین‌المللی و بهره‌گیری از ابزارهای تست پیشرفته (مانند دوربین‌های ترموویژن و تستر مقاومت عایقی)، خدمات جامع زیر را ارائه می‌دهد:

• عیب‌یابی فوری و رفع اشکال مدار قدرت.

• نصب، راه‌اندازی و بهینه‌سازی تابلوهای برق صنعتی (شامل MCC و LV Panels).

• برنامه‌ریزی و اجرای دوره‌های نگهداری پیشگیرانه (PM) برای کاهش Downtime.

• آموزش‌های تخصصی برای پرسنل نگهداری بر اساس بهترین شیوه‌های صنعتی.

برای کسب اطلاعات بیشتر در مورد خدمات نصب و تعمیر تخصصی مدار قدرت و تابلو برق خود، با متخصصین کارشه در تماس باشید.
