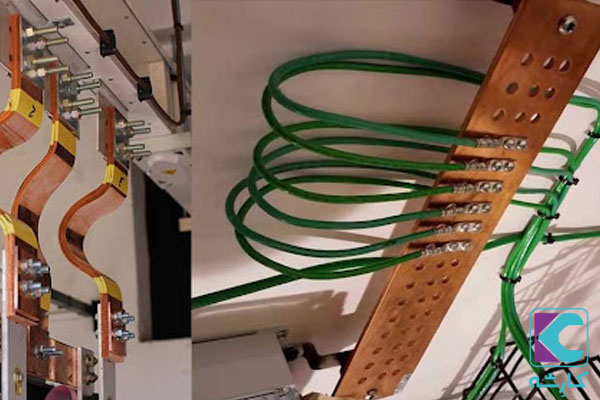

انواع اتصال کوتاه در سیستم قدرت برق صنعتی

یکی از کاربردی ترین اتصالات در سیستم قدرت برق صنعتی اتصال کوتاه بوده که مورد استفاده فراوانی قرار می گیرد ما در این مقاله از وبلاگ کارشه قصد داریم به معرفی انواع اتصال کوتاه در سیستم قدرت برق صنعتی بپردازیم؛ پس در ادامه همراه ما باشید.

اتصال کوتاه در صنعت برق به چه معناست؟

اتصال کوتاه در صنعت برق، ایجاد یک مسیر غیرمنتظره با مقاومت بسیار پایین بین دو نقطه با اختلاف پتانسیل الکتریکی است. این مسیر، جریان الکتریکی را از مسیر اصلی خود منحرف کرده و باعث افزایش شدید جریان می‌شود. این افزایش جریان می‌تواند باعث گرمای بیش از حد، آسیب به تجهیزات، آتش‌سوزی و برق‌گرفتگی شود.  دلایل آن شامل خرابی عایق، رطوبت، سیم‌کشی نامناسب و فرسودگی تجهیزات است.

سیستم‌های حفاظتی مانند فیوزها و کلیدهای خودکار برای جلوگیری از این خطرات طراحی شده‌اند.  اتصال کوتاه یک خطر جدی در صنعت برق محسوب می‌شود و پیشگیری از آن بسیار مهم است.  شناسایی و رفع به‌موقع علل بالقوه‌ی اتصال کوتاه،  نقش حیاتی در حفظ ایمنی و پایداری سیستم‌های الکتریکی دارد.

انواع اتصال کوتاه

انواع اتصال کوتاه در سیستم‌های قدرت به طور کلی به دو دسته متقارن و نامتقارن تقسیم می‌شوند:

1. اتصال کوتاه سه فاز (متقارن): سه فاز به‌طور همزمان با هم اتصال کوتاه می‌کنند. ساده‌ترین نوع اتصال کوتاه از نظر تحلیل است.
2. اتصال کوتاه فاز به زمین: یک فاز با زمین اتصال کوتاه می‌کند. این نوع اتصال کوتاه رایج است و تحلیل آن پیچیده‌تر از اتصال کوتاه سه فاز است.
3. اتصال کوتاه دو فاز: دو فاز با هم اتصال کوتاه می‌کنند. این نوع اتصال کوتاه نیز نامتقارن است.
4. اتصال کوتاه دو فاز به زمین: دو فاز به طور همزمان با زمین اتصال کوتاه می‌کنند.
5. اتصال کوتاه فاز به فاز: دو فاز بدون اتصال به زمین، با یکدیگر اتصال کوتاه می‌کنند.

انواع نامتقارن به دلیل عدم تقارن در جریان‌ها، تحلیل پیچیده‌تری نسبت به نوع متقارن دارند و نیاز به استفاده از روش‌های خاصی مانند روش‌های توالی دارند.

خطاهای متقارن

خطاهای متقارن در سیستم‌های قدرت صنعتی،  به خطاهایی گفته می‌شود که در هر سه فاز به طور یکسان اتفاق می‌افتند.  در حالی که اتصال کوتاه‌ها اغلب نامتقارن هستند (به عنوان مثال، اتصال کوتاه فاز به زمین، یا اتصال کوتاه بین دو فاز)،  اما  بعضی اوقات ممکن است خطاهای متقارن هم اتفاق بیفتد.  این خطاها معمولاً کمتر از خطاهای نامتقارن هستند،  اما درک آن‌ها برای تحلیل و حفاظت سیستم قدرت صنعتی ضروری است.

در اینجا چند نوع خطای متقارن که می‌توانند در اتصالات کوتاه برق صنعتی رخ دهند آورده شده است:

• اتصال کوتاه سه فاز (Three-Phase Short Circuit): این رایج‌ترین نوع خطای متقارن است. در این حالت،  هر سه فاز به هم وصل می‌شوند و یک مسیر با مقاومت بسیار کم برای جریان ایجاد می‌شود.  این نوع اتصال کوتاه باعث می‌شود جریان بسیار زیادی در سیستم جریان یابد که می‌تواند به تجهیزات و سیستم حفاظتی آسیب برساند.  به دلیل متقارن بودن،  تأثیر آن بر روی سیستم نسبتاً قابل پیش‌بینی است و تجزیه و تحلیل آن با استفاده از روش‌های ساده‌تر انجام‌پذیر است.
• اتصال کوتاه سه فاز به زمین (Three-Phase to Ground Fault): در این حالت، هر سه فاز و نقطه خنثی (نول) به زمین وصل می‌شوند.  این نوع اتصال کوتاه شبیه اتصال کوتاه سه فاز است،  اما به دلیل وجود مسیر به زمین،  ممكن است اثرات متفاوتی بر سیستم داشته باشد، به خصوص در سیستم‌هایی که زمین‌کردگی ضعیف دارند.

ویژگی‌های خطاهای متقارن

1. متقارن بودن جریان‌ها: جریان‌های خطا در هر سه فاز تقریباً برابر هستند و دارای اختلاف فاز 120 درجه با یکدیگر هستند. این تقارن، تحلیل ریاضی و محاسبات حفاظتی را ساده‌تر می‌کند.
2. سهولت در تجزیه و تحلیل: به دلیل تقارن جریان‌ها، می‌توان از روش‌های ساده‌تری برای محاسبه جریان‌های خطا و اثرات آن بر روی سیستم استفاده کرد. روش‌های متقارن (Symmetrical Components)  به طور گسترده برای تجزیه و تحلیل این خطاها بکار می‌رود.
3. تأثیر بر سیستم: خطاهای متقارن، باعث افزایش جریان در کل سیستم می‌شود و می‌تواند به همه تجهیزات سیستم آسیب برساند.

حفاظت در برابر خطاهای متقارن

حفاظت در برابر خطاهای متقارن معمولاً با استفاده از رله‌های جریان بیش از حد (Overcurrent Relays) انجام می‌شود. این رله‌ها جریان هر فاز را مانیتور می‌کنند.  اگر جریان در هر فاز از یک مقدار از پیش تعیین‌شده (مقدار تنظیمی رله) بیشتر شود،  رله عمل می‌کند و سیستم را از مدار خارج می‌کند.  در سیستم‌های بزرگتر و پیچیده‌تر، ممکن است از رله‌های دیفرانسیل نیز استفاده شود تا از اتصال کوتاه داخلی در تجهیزات قدرت نیز جلوگیری شود.

در کل،  در حالی که خطاهای متقارن کمتر از خطاهای نامتقارن هستند،  اما  به دلیل شدت جریان بالا،  می‌توانند خسارات قابل توجهی را به بار آورند.  بنابراین،  طراحی و اجرای سیستم‌های حفاظتی مناسب برای این نوع خطاها  ضروری است.

خطاهای نا متقارن

خطاهای نامتقارن در سیستم‌های قدرت صنعتی،  اتصال کوتاه‌هایی هستند که در آن‌ها فازها به طور نامتقارن به زمین یا به یکدیگر متصل می‌شوند.  برخلاف خطاهای متقارن (مثل اتصال کوتاه سه فاز)،  این خطاها باعث ایجاد جریان‌های نامتقارن در سیستم می‌شوند و تحلیل و حفاظت از آن‌ها پیچیده‌تر است.  چند نوع اصلی از خطاهای نامتقارن در اتصالات کوتاه برق صنعتی وجود دارد:

• اتصال کوتاه تک فاز به زمین (Single Line-to-Ground Fault): در این نوع خطا، یک فاز به زمین اتصال کوتاه می‌کند.  این رایج‌ترین نوع خطای نامتقارن است.  جریان خطا در فاز معیوب جریان می‌یابد و به زمین باز می‌گردد،  در حالی که جریان در دو فاز دیگر نسبتا کم است.
• اتصال کوتاه دو فاز (Double Line-to-Line Fault): در این نوع خطا، دو فاز به هم اتصال کوتاه می‌کنند.  جریان خطا بین دو فاز معیوب جریان می‌یابد.  فاز سوم تحت تاثیر قرار می‌گیرد اما جریان در آن کمتر از دو فاز معیوب است.
• اتصال کوتاه دو فاز به زمین (Double Line-to-Ground Fault): در این نوع خطا، دو فاز به زمین اتصال کوتاه می‌کنند. این نوع خطا جریان خطای قابل توجهی ایجاد می‌کند و می‌تواند به تجهیزات و سیستم آسیب برساند.
• اتصال کوتاه سه فاز به زمین (Three Phase-to-Ground Fault): اگرچه این نوع اتصال کوتاه عموماً متقارن در نظر گرفته می‌شود، اما اگر امپدانس اتصال به زمین در سه فاز متفاوت باشد،  می‌تواند منجر به جریان‌های نامتقارن شود.

تأثیرات خطاهای نامتقارن

1. جریان‌های نامتقارن: مهم‌ترین ویژگی خطاهای نامتقارن، ایجاد جریان‌های نامتقارن است.  این جریان‌ها به عنوان مؤلفه‌های مثبت، منفی و صفر توالی تجزیه و تحلیل می‌شوند.  وجود مؤلفه‌های منفی و صفر توالی می‌تواند به تجهیزات،  به ویژه ترانسفورماتورها و موتورها،  آسیب جدی وارد کند.
2. ولتاژهای نامتقارن: خطاهای نامتقارن باعث ایجاد ولتاژهای نامتقارن در سیستم می‌شوند. این ولتاژهای نامتقارن می‌توانند به تجهیزات حساس آسیب برسانند و عملکرد سیستم را مختل کنند.
3. تأثیر بر سیستم حفاظتی: تشخیص و حفاظت در برابر خطاهای نامتقارن پیچیده‌تر از خطاهای متقارن است. رله‌های حفاظتی باید بتوانند جریان‌های نامتقارن را تشخیص داده و به طور مناسب عمل کنند.  رله‌های دیفرانسیل و رله‌های فاصله در تشخیص این نوع خطاها  مهم هستند.

روش‌های حفاظت

1. رله‌های دیفرانسیل: این رله‌ها برای تشخیص خطاهای داخلی در تجهیزات مانند ترانسفورماتورها و ژنراتورها استفاده می‌شوند. آنها با مقایسه جریان ورودی و خروجی به تجهیز،  اتصال کوتاه داخلی را تشخیص می‌دهند.
2. رله‌های زمین: این رله‌ها برای تشخیص اتصال کوتاه به زمین استفاده می‌شوند. آنها می‌توانند جریان‌های نشتی به زمین را در هر یک از فازها تشخیص دهند.  حساسیت و عملکرد این رله‌ها برای تشخیص خطاهای تک فاز به زمین بسیار مهم است.
3. رله‌های فاصله: این رله‌ها برای تشخیص خطا در خطوط انتقال قدرت استفاده می شوند و موقعیت تقریبی خطا را تعیین می‌کنند.
4. رله‌های جهت دار: این رله ها جهت جریان خطا را تعیین می کنند و از عمل کردن کاذب در اثر خطاهای در بخش های دیگر سیستم جلوگیری می کنند.

در کل،  خطاهای نامتقارن در سیستم‌های قدرت صنعتی  چالش‌های خاصی را برای طراحی و حفاظت سیستم ایجاد می‌کنند.  استفاده از رله‌های حفاظتی مناسب و طراحی دقیق سیستم حفاظتی برای جلوگیری از خسارات  بسیار مهم است.  تجزیه و تحلیل جریان‌های نامتقارن با استفاده از تبدیلات سیمیتریکال اجزای توالی (Positive, Negative, Zero Sequence Components) برای طراحی سیستم‌های حفاظتی مناسب ضروری است.

علل اتصال کوتاه در سیستم‌های برقی

علل اتصال کوتاه در سیستم‌های برقی متنوع هستند و می‌توانند به عوامل مختلفی مربوط باشند.  به طور کلی، این علل را می‌توان به دسته‌های زیر تقسیم کرد:

• عوامل محیطی

1. رطوبت و بارندگی: نفوذ رطوبت به عایق‌ها می‌تواند باعث کاهش مقاومت عایقی و در نهایت اتصال کوتاه شود.
2. گرد و غبار و آلودگی: تجمع گرد و غبار و آلودگی بر روی تجهیزات می‌تواند باعث کاهش مقاومت عایقی و ایجاد مسیرهای هادی شود.
3. حرارت بیش از حد: گرمای بیش از حد محیط می‌تواند باعث آسیب به عایق‌ها و در نتیجه اتصال کوتاه شود.

• عوامل مربوط به تجهیزات

1. خرابی عایق: فرسودگی، خرابی مکانیکی یا شیمیایی عایق‌ها (مانند کابل‌ها، ترانسفورماتورها، موتورها) می‌تواند منجر به اتصال کوتاه شود.
2. معیوب بودن اتصالات: اتصالات سست، خورده شده یا نامناسب می‌تواند باعث افزایش مقاومت و ایجاد جرقه و در نهایت اتصال کوتاه شود.
3. فرسودگی تجهیزات: پیر شدن و فرسودگی تجهیزات الکتریکی می‌تواند باعث کاهش مقاومت عایقی و افزایش احتمال اتصال کوتاه شود.
4. بارگذاری بیش از حد: بارگذاری بیش از حد بر روی تجهیزات الکتریکی می‌تواند باعث گرمای بیش از حد و آسیب به عایق‌ها شود.
5. طراحی نامناسب: طراحی نامناسب سیستم‌های الکتریکی می‌تواند باعث ایجاد نقاط ضعف و افزایش احتمال اتصال کوتاه شود.

• عوامل انسانی

1. خطای انسانی: اشتباهات در نصب، تعمیر و نگهداری سیستم‌های الکتریکی می‌تواند باعث اتصال کوتاه شود.
2. آسیب های مکانیکی: برخورد اشیاء خارجی به سیم‌ها یا کابل‌ها. حفاری‌های غلط و آسیب‌های فیزیکی به کابل‌ها

شناسایی و رفع این عوامل در پیشگیری از اتصال کوتاه بسیار مهم است.  بازرسی‌های منظم، نگهداری مناسب و رعایت استانداردهای ایمنی می‌توانند به کاهش احتمال وقوع اتصال کوتاه کمک کنند.

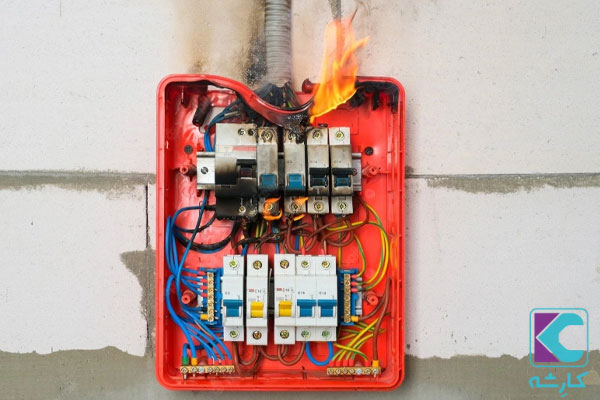

بررسی اثرات و پیامدهای اتصال کوتاه بر سیستم‌های برقی

اتصال کوتاه در سیستم‌های برقی پیامدهای جدی و گاهی خطرناکی به همراه دارد که می‌توانند به خسارات مالی و جانی منجر شوند.  این پیامدها شامل موارد زیر هستند:

1. افزایش شدید جریان: مهم‌ترین پیامد اتصال کوتاه، افزایش ناگهانی و بسیار زیاد جریان الکتریکی در مدار است. این جریان بسیار بالاتر از جریان نامی تجهیزات است و می‌تواند به آن‌ها آسیب جدی برساند.
2. آسیب به تجهیزات: جریان بالای اتصال کوتاه می‌تواند باعث سوختن سیم‌پیچ‌ها، ذوب شدن هادی‌ها، آسیب به عایق‌ها، و از کار افتادن تجهیزات الکتریکی شود. این آسیب‌ها می‌تواند به ترانسفورماتورها، موتورها، ژنراتورها، تابلوهای برق و سایر تجهیزات گسترش یابد.
3. ایجاد قوس الکتریکی: جریان بالای اتصال کوتاه می‌تواند باعث ایجاد قوس الکتریکی شود. قوس الکتریکی حرارت بسیار زیادی تولید می‌کند که می‌تواند باعث آتش‌سوزی، انفجار و آسیب به تجهیزات شود. قوس الکتریکی همچنین می‌تواند برای انسان خطرناک باشد و باعث برق‌گرفتگی شود.
4. افت ولتاژ: اتصال کوتاه می‌تواند باعث افت ولتاژ در سیستم شود. این افت ولتاژ می‌تواند باعث از کار افتادن تجهیزات حساس، اختلال در عملکرد سیستم‌ها و حتی خاموشی گسترده شود.
5. آسیب به سیستم حفاظتی: در حالی که سیستم‌های حفاظتی مانند فیوزها و کلیدهای خودکار برای قطع جریان در هنگام اتصال کوتاه طراحی شده‌اند، اما جریان بسیار بالای اتصال کوتاه می‌تواند به خود این سیستم‌ها نیز آسیب برساند و آن‌ها را از کار بیندازد.
6. خسارات مالی: تعمیرات تجهیزات آسیب دیده، جایگزینی آن‌ها و هزینه‌های مربوط به خاموشی و اختلال در سیستم می‌تواند خسارات مالی قابل توجهی را به دنبال داشته باشد.
7. خطرات جانی: اتصال کوتاه می‌تواند باعث برق‌گرفتگی، آتش‌سوزی و انفجار شود که همگی خطرات جدی برای انسان هستند.

به طور خلاصه، اتصال کوتاه یک رویداد خطرناک در سیستم‌های برقی است که می‌تواند پیامدهای جدی و گسترده‌ای را به دنبال داشته باشد.  پیشگیری از اتصال کوتاه و اقدامات مناسب برای کنترل آن از اهمیت ویژه‌ای برخوردار است.

نحوه جلوگیری از اثرات اتصال کوتاه

جلوگیری از اثرات مخرب اتصال کوتاه نیازمند رویکردی چندجانبه است که شامل اقدامات پیشگیرانه، سیستم‌های حفاظتی و اقدامات پس از وقوع اتصال کوتاه می‌شود:

• اقدامات پیشگیرانه

1. طراحی مناسب سیستم: طراحی صحیح و اصولی سیستم‌های الکتریکی با رعایت استانداردهای ایمنی، استفاده از تجهیزات مناسب و با کیفیت، و سیم‌کشی اصولی از اهمیت بالایی برخوردار است. این امر شامل انتخاب کابل‌ها و عایق‌های مناسب با توجه به شرایط محیطی و میزان بار است.
2. استفاده از تجهیزات با کیفیت: استفاده از تجهیزات الکتریکی با کیفیت بالا و استانداردهای ایمنی معتبر، نقش مهمی در جلوگیری از خرابی و بروز اتصال کوتاه دارد.
3. نگهداری و بازرسی منظم: بازرسی‌های دوره‌ای و منظم تجهیزات الکتریکی برای شناسایی مشکلات و عیوب احتمالی، مانند فرسودگی عایق‌ها، شل شدن اتصالات و آسیب‌های مکانیکی، بسیار ضروری است.

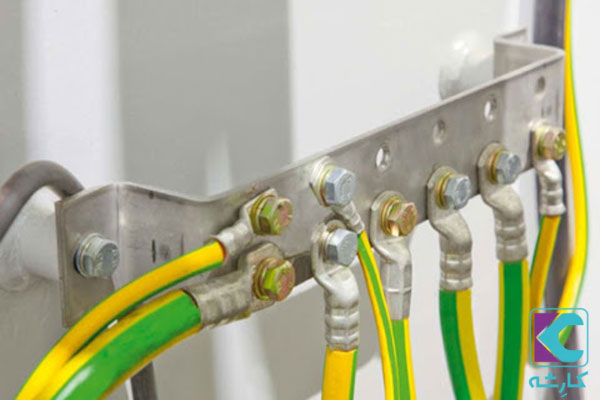

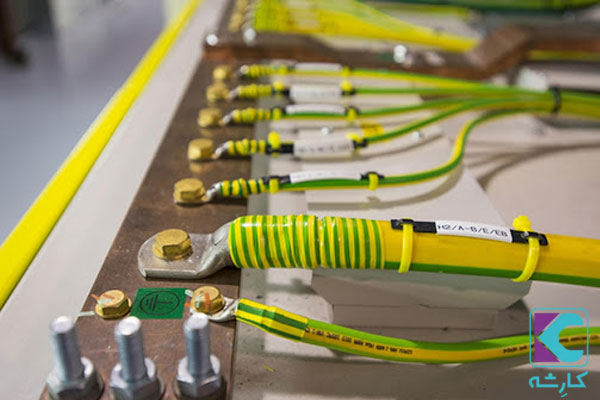

4. استفاده از سیستم ارتینگ مناسب: سیستم ارتینگ مناسب و کارآمد باعث می‌شود تا در صورت بروز اتصال کوتاه، جریان به زمین منتقل شده و از آسیب به تجهیزات و خطر برق‌گرفتگی جلوگیری شود.
5. جلوگیری از بارگذاری بیش از حد: از بارگذاری بیش از حد تجهیزات الکتریکی خودداری کنید. بارگذاری بیش از حد می‌تواند باعث گرمای بیش از حد و آسیب به عایق‌ها شود.
6. حفاظت از کابل‌ها و سیم‌ها: کابل‌ها و سیم‌ها را از آسیب‌های مکانیکی، حرارت و رطوبت محافظت کنید. از قرار دادن آن‌ها در معرض مواد شیمیایی و محیط‌های خورنده خودداری کنید.
7. آموزش پرسنل: آموزش پرسنل در زمینه ایمنی برق و نحوه صحیح کار با تجهیزات الکتریکی می‌تواند از بروز خطاهای انسانی و وقوع اتصال کوتاه جلوگیری کند.



• سیستم‌های حفاظتی

1. فیوزها: فیوزها در صورت بروز اتصال کوتاه، به سرعت جریان را قطع می‌کنند و از آسیب به تجهیزات جلوگیری می‌کنند.
2. کلیدهای خودکار (Circuit Breakers): کلیدهای خودکار در مقایسه با فیوزها، قابلیت قطع و وصل مجدد را دارند و می‌توانند از آسیب به سیستم در برابر اضافه جریان‌ها و اتصال کوتاه‌ها جلوگیری کنند.
3. رله‌های حفاظتی: رله‌های حفاظتی جریان را در سیستم مانیتور کرده و در صورت بروز اتصال کوتاه، سیستم را به سرعت از مدار خارج می‌کنند.



• اقدامات پس از وقوع اتصال کوتاه

1. قطع سریع جریان: در صورت وقوع اتصال کوتاه، باید بلافاصله جریان برق قطع شود تا از گسترش خسارات جلوگیری شود.
2. بررسی و تعمیر: پس از قطع جریان، باید علل وقوع اتصال کوتاه بررسی و رفع شود.  تجهیزات آسیب‌دیده باید تعمیر یا جایگزین شوند.
3. گزارش وقوع اتصال کوتاه: برای بهبود سیستم و جلوگیری از وقوع مجدد، باید از وقوع اتصال کوتاه گزارش تهیه و به مسئولین مربوطه ارائه شود.

با اجرای این اقدامات، می‌توان به طور مؤثری از اثرات مخرب اتصال کوتاه جلوگیری کرده و ایمنی و پایداری سیستم‌های برقی را تضمین کرد.

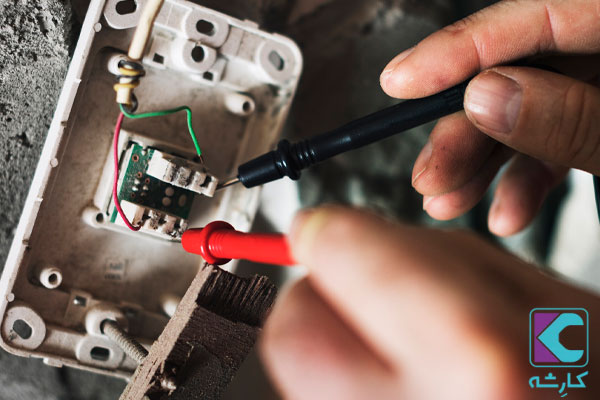

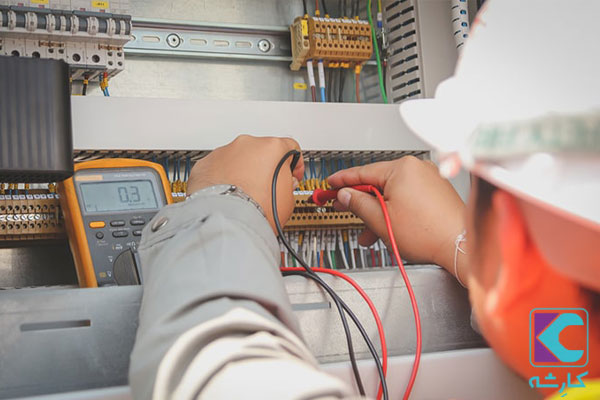

روش‌های تشخیص اتصال کوتاه

تشخیص های اتصال کوتاه، جنبه‌ی کلیدی در تضمین ایمنی و پایداری سیستم‌های الکتریکی هستند.  روش‌های تشخیص اغلب به سیستم‌های حفاظتی متصل هستند که در صورت تشخیص اتصال کوتاه، به سرعت اقدام به قطع جریان می‌کنند.  در ادامه روش‌های تشخیص اتصال کوتاه را شرح می‌دهیم:

1. اندازه‌گیری جریان: ساده‌ترین و رایج‌ترین روش تشخیص اتصال کوتاه، اندازه‌گیری جریان عبوری از مدار است. در صورت اتصال کوتاه، جریان به طور ناگهانی و بسیار زیاد افزایش می‌یابد.  این افزایش جریان توسط سیستم‌های حفاظتی مانند فیوزها و کلیدهای خودکار تشخیص داده می‌شود.  اندازه‌گیری جریان می‌تواند با استفاده از ترانسفورماتورهای جریان (CT) انجام شود که جریان را بدون نیاز به قطع مدار اندازه‌گیری می‌کنند.
2. اندازه‌گیری ولتاژ: در صورتی که اتصال کوتاه در نقطه خاصی از مدار اتفاق بیفتد، ولتاژ در آن نقطه به شدت کاهش می‌یابد.  این کاهش ولتاژ می‌تواند با استفاده از ترانسفورماتورهای ولتاژ (PT) و حسگرهای ولتاژ تشخیص داده شود.
3. تشخیص قوس الکتریکی: اتصال کوتاه اغلب با ایجاد قوس الکتریکی همراه است. روش‌های مختلفی برای تشخیص قوس الکتریکی وجود دارد، از جمله تشخیص فرکانس‌های بالا و تشخیص نور و امواج الکترومغناطیسی تولید شده توسط قوس.  این روش‌ها به ویژه در سیستم‌های فشار قوی کاربرد دارند.
4. آنالیز امپدانس: در برخی از سیستم‌ها، امپدانس مدار اندازه‌گیری می‌شود.  اتصال کوتاه باعث تغییر در امپدانس مدار می‌شود که می‌تواند برای تشخیص اتصال کوتاه استفاده شود.
5. سیستم‌های حفاظتی پیشرفته: سیستم‌های حفاظتی پیشرفته‌تر از روش‌های پیچیده‌تر برای تشخیص اتصال کوتاه استفاده می‌کنند. این سیستم‌ها از الگوریتم‌ها و هوش مصنوعی برای آنالیز داده‌ها و تشخیص دقیق‌تر و سریع‌تر اتصال کوتاه استفاده می‌کنند.  آنها می‌توانند انواع مختلف اتصال کوتاه را شناسایی کنند و به طور انتخابی عمل کنند.

روش‌های حفاظت در برابر اتصال کوتاه

در این بخش با معرفی روش های حفاظت در برابر اتصال کوتاه همراه کارشه باشید.

1. فیوزها: فیوزها ساده‌ترین و ارزان‌ترین روش حفاظت در برابر اتصال کوتاه هستند. در صورت بروز اتصال کوتاه، فیوز به سرعت ذوب شده و جریان را قطع می‌کند.
2. کلیدهای خودکار (Circuit Breakers): کلیدهای خودکار نسبت به فیوزها پیچیده‌تر و گران‌تر هستند، اما قابلیت قطع و وصل مجدد را دارند. آنها می‌توانند انواع مختلف خطاها را تشخیص دهند و جریان را با سرعت و دقت بیشتری قطع کنند.  انواع مختلفی از کلیدهای خودکار وجود دارد، مانند کلیدهای حرارتی، مغناطیسی، و الکترونیکی.
3. رله‌های حفاظتی: رله‌های حفاظتی دستگاه‌های الکترونیکی هستند که جریان، ولتاژ و دیگر پارامترهای الکتریکی را مانیتور می‌کنند. در صورت بروز اتصال کوتاه، رله حفاظتی به سرعت کلید خودکار را فعال کرده و جریان را قطع می‌کند.  رله‌های حفاظتی می‌توانند انواع مختلف اتصال کوتاه را تشخیص دهند و عملکردهای محافظتی پیچیده‌تری را ارائه دهند.
4. سیستم‌های زمین: سیستم زمین مناسب باعث می‌شود که در صورت بروز اتصال کوتاه، جریان به زمین منتقل شده و از آسیب به تجهیزات و خطر برق‌گرفتگی جلوگیری شود.

انتخاب روش مناسب حفاظت در برابر اتصال کوتاه به عوامل مختلفی مانند نوع سیستم،  سطح ولتاژ،  حساسیت تجهیزات و هزینه بستگی دارد.  در سیستم‌های بزرگ و پیچیده، معمولاً از ترکیب چندین روش حفاظتی استفاده می‌شود تا ایمنی و پایداری سیستم تضمین شود.

انواع رله‌های حفاظتی در برابر اتصال کوتاه

رله‌های حفاظتی در برابر اتصال کوتاه، انواع مختلفی دارند که هر کدام برای تشخیص و پاسخ به انواع خاصی از خطاها طراحی شده‌اند.  انتخاب نوع رله مناسب به عوامل متعددی از جمله نوع سیستم قدرت، سطح ولتاژ، نوع بار و حساسیت تجهیزات بستگی دارد. در ادامه به برخی از انواع رایج رله‌های حفاظتی در برابر اتصال کوتاه اشاره می‌کنیم.

• رله‌های جریان بیش از حد (Overcurrent Relays): این رله‌ها ساده‌ترین نوع رله‌های حفاظتی هستند و زمانی عمل می‌کنند که جریان عبوری از مدار از یک مقدار از پیش تعیین‌شده (حد جریان تنظیم شده) بیشتر شود. این رله‌ها می‌توانند زمان‌دار (Time-overcurrent) یا بدون تأخیر (Instantaneous) باشند. رله‌های زمان‌دار به جریان‌های گذرا (مثل راه‌اندازی موتور) حساسیت کمتری نشان می‌دهند.
• رله‌های دیفرانسیل (Differential Relays): این رله‌ها با مقایسه جریان ورودی و خروجی به یک تجهیز (مانند ترانسفورماتور یا ژنراتور) عمل می‌کنند. در حالت عادی، جریان ورودی و خروجی تقریباً برابر هستند.  اما در صورت اتصال کوتاه داخلی، اختلاف بین این دو جریان افزایش می‌یابد و باعث عمل کردن رله می‌شود.
• رله‌های فاصله (Distance Relays): این رله‌ها با اندازه‌گیری امپدانس بین نقطه اتصال رله و نقطه خطا، موقعیت خطا را تشخیص می‌دهند.  آنها برای حفاظت از خطوط انتقال قدرت طولانی مورد استفاده قرار می‌گیرند.  انواع مختلفی از رله‌های فاصله وجود دارد که هر کدام از الگوریتم‌های مختلف برای اندازه‌گیری امپدانس استفاده می‌کنند.
• رله‌های زمین (Earth Fault Relays): این رله‌ها برای تشخیص اتصال کوتاه به زمین طراحی شده‌اند. آنها می‌توانند جریان نشتی به زمین را تشخیص داده و سیستم را از مدار خارج کنند.
• رله‌های الکترومکانیکی: این رله‌ها از مکانیزم‌های الکترومکانیکی برای تشخیص و عمل کردن استفاده می‌کنند. این رله‌ها ساده و قابل اعتماد هستند، اما سرعت پاسخ آن‌ها نسبت به رله‌های الکترونیکی کمتر است.
• رله‌های الکترونیکی: این رله‌ها از مدارهای الکترونیکی برای تشخیص و عمل کردن استفاده می‌کنند. این رله‌ها سرعت پاسخ بالاتر، دقت بیشتر و قابلیت‌های بیشتری نسبت به رله‌های الکترومکانیکی دارند.  آنها می‌توانند اطلاعات بیشتری را پردازش کنند و عملکردهای پیچیده‌تری را انجام دهند.
• رله‌های عددی (Numerical Relays): این رله‌ها از میکروپروسسورها برای پردازش اطلاعات استفاده می‌کنند. این رله‌ها از قابلیت‌های پیشرفته‌ای مانند ارتباطات شبکه،  ذخیره داده‌ها و قابلیت‌های تشخیص خودکار برخوردار هستند.  آنها می‌توانند انواع مختلفی از خطاها را تشخیص داده و اقدامات حفاظتی پیچیده‌تری را انجام دهند.
• رله‌های حفاظت موتور: برای حفاظت از موتورها در برابر خطاهای مختلف مانند اتصال کوتاه، اضافه بار و قفل روتور.
• رله‌های حفاظت ترانسفورماتور: برای حفاظت از ترانسفورماتورها در برابر خطاهای مختلف مانند اتصال کوتاه، اضافه بار و اضافه حرارت.
• رله‌های حفاظت ژنراتور: برای حفاظت از ژنراتورها در برابر خطاهای مختلف مانند اتصال کوتاه، اضافه بار و  از دست دادن تحریک.

این تقسیم‌بندی‌ها  به طور کامل جامع نیستند و انواع مختلفی از رله‌ها می‌توانند ترکیبی از این ویژگی‌ها باشند.  مثلاً  یک رله‌ی عددی می‌تواند قابلیت‌های رله‌های جریان بیش از حد، دیفرانسیل و فاصله را با هم داشته باشد.  انتخاب رله‌ی حفاظتی مناسب نیازمند بررسی دقیق شرایط سیستم و نیازهای حفاظتی است.

نتیجه گیری

اتصالات کوتاه، یکی از مهم‌ترین چالش‌های در سیستم‌های قدرت برق صنعتی هستند. برای کاهش ریسک و آسیب‌های ناشی از آنها، درک انواع مختلف اتصالات کوتاه، تأثیرات آنها و روش‌های حفاظت در برابر آنها ضروری است. طراحی و اجرای سیستم حفاظتی مناسب و بازرسی منظم تجهیزات، نقش کلیدی در اطمینان از پایداری و ایمنی سیستم قدرت دارند.

استفاده از رله‌های حفاظتی پیشرفته و سیستم‌های حفاظتی هماهنگ، برای تشخیص و قطع سریع اتصالات کوتاه و جلوگیری از آسیب‌های بیشتر حیاتی است.
