آیفون های صوتی و تصویری

دربازکن های صوتی فقط برای خبردهی و انتقال صدا و در بازکردن کاربرد دارند بعضی از انواع این دربازکن ساده، مجهز به ارتباط داخلی طبقات و اینترکام نیز است.

آیفون های صوتی معمولا در بازار در سه نوع 4 ، 5  و 6 سیم موجود هستند.
براي داشـتن ارتباط داخلی در داخل واحد و یا در واحدهـاي بـزرگ برای باز کردن درب از نقطـه اي دیگـر، مي توان از اینترکام استفاده کرد.

چنانچه زنـگ واحد زده شود مي تـوان بـا  آیفونی که در یک نقطه دیگر منزل نصب شده است درب را باز کرد یا با پنل ورودی ساختمان ارتباط گرفت به این سیستم، اینترکام می گویند.

برای سیستم اینترکام می توان از یـک صفحـه نمایـش دیگـر یـا گوشـي های صوتـي اسـتفاده و آن را به صفحـه نمایش اصلي  متصل کرد.

اجزای اصلی آیفون صوتی و تصویری

• پنل صوتی جلوی درب
• گوشی داخل واحد
• منبع تغذیه
• قفل دربازکن
• کابل آیفون

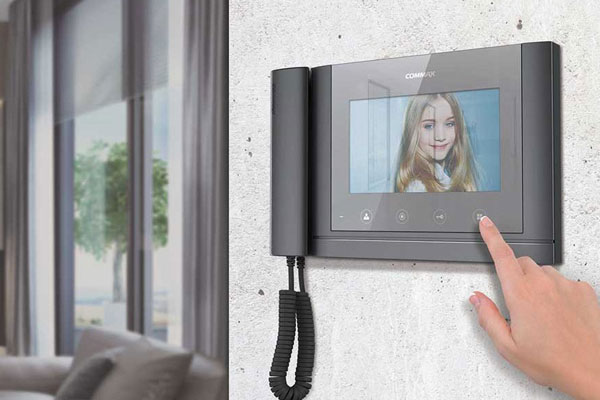

در این نوع از آیفون شخص قادر است فرد پشت در را ببیند و در صورت تمایل در را بر او باز کند.

  آیفون‌های تصویری جدید و پیشرفته تر معمولاً دارای امکانات مانند ضبط صدا و تصویر و همچنین ارتباط از راه دور هستند که در صورت لزوم کاربر می‌تواند از آن استفاده کند.

• پنل ورودی
• گوشی و صفحه نمایش
• کابل مخصوص آیفون تصویری
• قفل باز کن
• منبع تغذیه (ترانس 12 ولت)

  در آیفون تصویری منبع تغذیه مانند آیفون‌های معمولی می‌باشد و دارای خروجی ۱۲ ولت است. قفل در باز کن نیز به دو نوع زنجیری و زبانه‌ای وجود دارد.

طبق مقررات مبحث 13 ساختمان سازمان نظام مهندسی باید توجه داشت.

• در داخل واحد باید گوشی آیفون از کف تمام شده حدود 140سانتی متر ارتفاع داشته باشد
• سیمی که از پنل به قفل بازکن کشیده می شود باید دارای  حداقل سطح مقطع 5/1 باشد
• کابل آیفون باید فویل دار و دارای سطح مقطع 6/0 باشد.
• سیم ورودی به منبع تغذیه باید دارای حداقل سطح مقطع 5/1 باشد و در جای مناسبی و دور از نور خورشید و باران و البته که غیر قابل دسترس عموم نصب شود.

آیفون‌های کدینگ یا  کد دار

  یکی از زیر شاخه های آیفون های تصویری آیفون های کددار یا به اصطلاح فنی تر کدینگ است.

کاربرد آیفون‌های‌ کدینگ

  به طور کلی سیستم کدینگ برای ساختمان‌هایی با تعداد واحدهای زیاد مثل برج‌ها و مجتمع‌ها مورد استفاده قرار میگیره ولی این دلیل نمیشه که ساختمان‌های کوچکتر نتوانند از آن استفاده کنند.

  عملکرد کلی این سیستم به این صورت است که مراجعه کننده با وارد کردن شماره ی واحد شخص مورد نظر و سپس فشردن شستی زنگ روی پنل میتواند ارتباط خود با شخص را برقرار کند، و همچنین این سیستم این قابلیت را دارد که ارتباط بین نگهبانی با واحدها و بالعکس رو برقرار کند. از دیگر مزیت‌های سیستم کدینگ این هست که شخص میزبان میتواند برای باز کردن درب، از رمز استفاده کند که به نوبه ی خود باعث بالا رفتن امنیت می شود.

برای نصب آیفون باید به چه نکاتی را در نظر بگیریم

• پنل باید طوری نصب شود تا در مقابل نفوذ آب مقاوم باشد
• مقاوم بودن پنل در برابر گرد و غبار
• مقاوم بودن پنل در برابر نور خورشید
• براي حفاظت و دوام بیشتر پنل ها از قاب مخصوص استفاده شود

محل نصب پنل دربازکن تصویری

• پنـل دربازکـن تصویـری باید در ورودی سـاختمان بـه شـکلي نصـب شـود کـه ارتفـاع لنـز دوربیـن از سـطح تمـام شـده 145 سـانتی متر باشد.
• پنـل باید به نحوی نصب شـود تـا در برابر غبـار و رطوبـت غیرقابـل نفوذ باشـد.
• پنـل دربازکن بایـد بتوانـد در درجه حرارت 10- درجه تا 50+ درجه مقـاوم باشـد .

نکته: بعضـی از پنل هـا مجهـز بـه سیسـتم اعـلام ضـد سـرقت و آژیـر می باشند.

کابل مخصوص آیفون

• کابل دربازکن تصویري به عنوان رابط بین پنل ورودي، منبع تغذیه، گوشي و صفحه نمایش و قفل باز کن است.
• کابل هاي دربازکن تصویري از نوع فویل دار و درسطح مقطع های 4/0 ، 5/0 و 6/0 میلي متر عرضه مي شوند.
• فویل مخصوص داخل کابل باعث جلوگیري از نویز و اختلال در صدا و تصویر دربازکن مي شود
• در بعضی از دربازکن ها سیم از دم در مستقیم به صفحه نمایش (مانیتور) متصل می شود.
• کابل دربازکن مانند کابل تلفن در زوج های 2، 3، 5، 6، 10، 15 و 20 تولید مي شود

قفل بازکن

  قفل باز کن ها معمولا از نوع زنجیـردار، برقـی و یـا مغزی قفل هسـتند. این قفل هـا باید به گونـه ای طراحی و نصب شود که بر اثر ضربه به در باز نشود.

بعضی از قفل بازکن ها با ولتاژ 24 ولت کار می کنند.

گوشی و صفحه نمایش

  گوشـی و صفحـه نمایش در داخل واحد و در ارتفاع 145 سـانتی متری از کف تمام شـده، نصـب مي شـود. حداقـل صـدای زنـگ در داخل واحد حدود 70 دسـی بـل و قابـل تنظیـم اسـت.

در بازکن‌های تصویری از لحاظ صفحه نمایش به دو نوع سیاه سفید و رنگی در سایزهای 5/3 ، ۴ ،  5/4 ، و ۷ و 10 اینچ به بازار عرضه می‌شوند.

مراحل نصب پنل و باران گیر   

• بـا اسـتفاده از آچـار آلـن پیـچ انتهـاي پنـل ماژول ها را بـاز کنید (لازم نیسـت پیچ تا انتها باز شـود)
• انتهـاي پنـل را بـه سـمت بـالاي بـاران گیر فشـار دهید تـا خار مربـوط به آن آزاد شـود.
• پنـل را بیرون آوریـد
• صفحـه شسـتي و قـاب باران گیـر را بـر روي قوطـي تـوکار قـرار دهیـد
• سـپس صفحه شسـتي را بـا دو عدد پیـچ خـودکار بـه قوطي تـوکار متصـل کنید

نکته 1:  اسـتفاده از ابـزار نامناسـب به جـاي آچـار آلـن باعث هـرز شـدن و ایجاد مشـکلات براي خدمـات بعدي مي شـود.

  نکته2: بـراي اتصـال محکم تـر مي توانیـد دوتـا از پیچ هـاي خـودکار را بازکـرده (به صـورت ضربـدري) و به جـاي آنها بـا اسـتفاده از پیـچ و رول پـلاك مجموعـه را بـه دیـوار محکم نمائیـد. در هنگام بسـتن دقت کنید تـا به علت سـفت کـردن بیـش از حـد صفحـه شسـتي، خم برنـدارد. زیـرا در ایـن صـورت کلیدها به سـمت پائیـن رانده مي شـوند.

نکات  مهم در سیم کشی دربازکن صوتی یا تصویری

• گوشـي دربازکـن باید در محـل مناسـبی از هـر واحد مسـکونی نزدیک ورودي  واحد یا آشـپزخانه قـرار گیرد
• لازم اسـت از محـل نصـب گوشـي ورودی اصلـی سـاختمان، لولـه ای مسـتقیم بـرده و نصب شـود.
• باید برای دربازکن هـای تصویـری کـه دوشـاخه برقـی دارنـد، تغذیـه برق در نزدیکـی محـل نصـب گوشـی در نظـر گرفـت.
• در صورتـی کـه گوشـی واحـد تـا آشـپزخانه فاصلـه زیادی پیـدا کرده اسـت باید از اینتـرکام استفاده کرد
• باید براي تغذیه پنل، یک خط از برق مشترك ساختمان را در نظر بگیرید.

نحوه اتصالات پنل ورودی ساختمان

  در پنل هـا معمـولا از یک کانکتور 7 یا 9 پین استفاده می شود، کـه اتصـالات آن به ترتیب زیر است:

• سـبز: انتقـال صـدا، فرمان زنـگ به صفحه نمایش و فرمـان در بازکن به پنل؛
• بنفش: اتصال منفی
• قرمز: اتصال مثلت جهت تغذیه پنل
• قهوه ای: سیگنال تصویر
• زرد و آبی: – و + تغذیه 12 ولتی مدار صوت و دوربین
• مشکی: Call ، سر مشترک شاسی های زنگ

نحوه اتصالات صفحه نمایش داخل ساختمان

  ترتیب سیم های گوشی آیفون تصویری که در داخل واحد ساختمان نصب می شود رنگ های مختلفی دارد که به ترتیب زیر است:

• قرمز: انتقال صدا، فرمان زنگ به صفحه نمایش و فرمان درب بازکن به پنل
• آبي: اتصال منفي
• زرد: اتصال مثبت جهت تغذیه پنل
• سفید: سیگنال تصویر
• قهوه اي: سیم زنگ، در صفحه نمایش هاي مجهز به سوئیچر داخلي می باشد

عیب یابی آیفون های صوتی و تصویری

جدول عیب یابی آیفون صوتی
